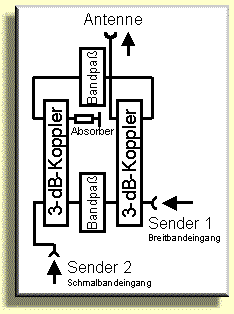

| Mehrere Richtkopplerweichen
sind zusammengeschaltet, um mehrerer UKW-Sender simultan an einer Antenne
betreiben zu können. Man erkennt im Vordergrund jeweils
die dreikreisigen Bandpässe. Die aus ihnen herausragenden Bügel dienen der
frequenzmäßigen Abstimmung der einzelnen Kreise. Oberhalb
der Bandpässe befinden sich jeweils die beiden 3-dB-Richtkoppler.
An den Breitbandeingang kann eine weitere Richtkopplerweiche angeschlossen
werden. Dies läßt sich mehrfach wiederholen, so daß
sich je nach Bedarf mehrere Sender rückwirkungsfrei zusammenschalten
lassen.
|
